Определение потребности в оборудовании и различного рода ресурсах

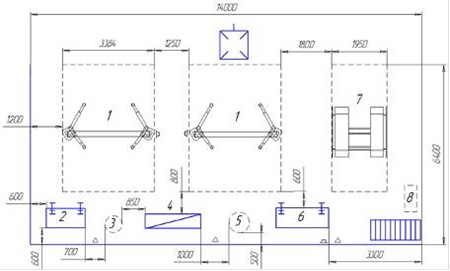

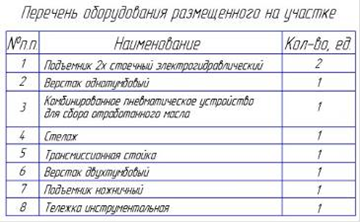

Рисунок А.7 - План размещения оборудования

Расчет потребности основных видов ресурсов для технологических нужд

В данном разделе производится ориентировочный расчет расхода воды, тепла, сжатого воздуха и электроэнергии для реализации услуги.

Расчет среднегодового расхода электроэнергии на работу оборудования:

(17)

где Wг.с. - годовой расход электроэнергии на работу оборудования, (кВТ);

Фд - действительный фонд рабочего времени оборудования в часах = Фт;

Ра - мощность энергопотребителей, (кВт);

ήз - коэффициент загрузки оборудования (0,6 - 0,75).

(18)

где Руст. - мощность оборудования установленного на участке, кВт;

ήс - коэффициент спроса учитывающий недозагрузку и не одновременность работ электропотребителей, потери в сети и в электродвигателях.

Поскольку на участках где будет реализовываться услуга из энергопотребителей только подъемники. Для подъемников ήс=0,1. Мощность оборудования принимаем из таблицы - 6.

Таблица 6 - Мощность оборудования

Определение годового расхода электроэнергии на освещение

Годовой расход электроэнергии на освещение рассчитывается по формуле:

(19)

где Wосв - годовой расход электоэнергии на освещение, (Вт);

R - норма расхода электороэнергии, Вт/м2*ч;

Q - время работы освещения в течении года в районе г.Сыктывкара и области = 2100 ч.;

Fуч - площадь участка.

Для зоны ТО и ТР норма расхода элекроэнергии составляет 20 - 22 Вт/м2*ч, принимаем 21 Вт/м2*ч.

Что составляет 3969 кВТ

Определение годового расхода сжатого воздуха

Удельный расход сжатого воздуха принимаем из расчета на один рабочий пост - 0,2 м3/ч

(20)

где Qв - удельный расход сжатого воздуха, (м3/ч);

Х - число постов.

(21)

где Qг - годовой расход сжатого воздуха, (м3);

Фп - фонд рабочего времени поста (1992 ч.).

Определение годового расхода воды

Вода потребляется на производственные и бытовые нужды. Вода, расходуемая на производственные нужды, идет на мойку автомобилей. Расход воды на бытовые нужды:

- для хозяйственно - питьевых нужд в цехах со значительными тепловыделениями (более 80 кДж/м3) - 35 л, в основных цехах - 25 л в смену на каждого работающего;

- для душевых 40 л в смену на каждого работающего, продолжительность действия душа 45 мин. После каждой смены;

- для групповых умывальников: при загрязненных производствах 5 л,при чистых производствах 3 л на процедуру.

Годовой расход воды на мойку автомобилей определяется по формуле:

(22)
